隨著中國建筑市場的快速發(fā)展，河砂資源變得越來越稀缺，無法滿足建筑原料的需求。 合理利用沿海地區(qū)的海沙資源利用海沙淡化處理技術進行處理，讓海砂變?yōu)楹细窠ㄖ盟跃徑夂由迟Y源短缺的問題日益迫切。

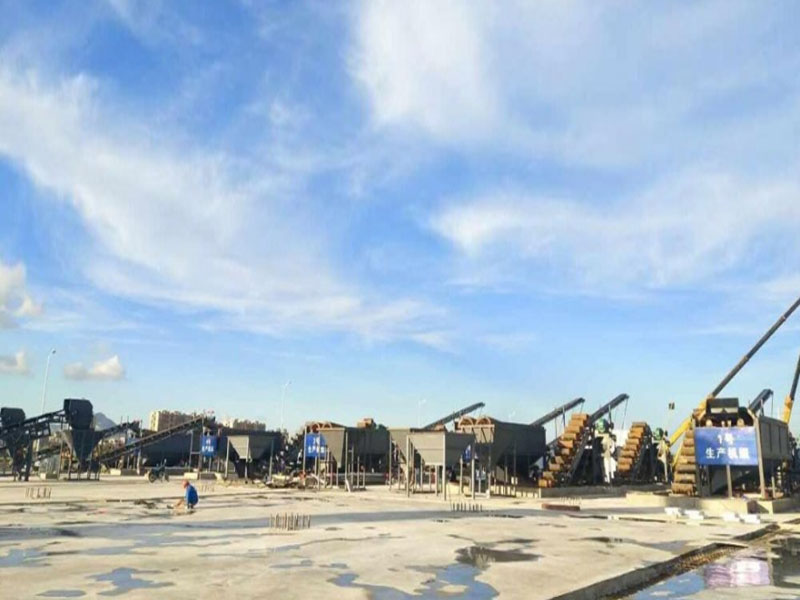

　　中國的沿海地區(qū)，尤其是粵西地區(qū)，海沙資源豐富。 但是，由于海砂中含有氯化鈉等氯化物鹽，因此氯化物鹽會加速鋼筋的腐蝕。 因此，無鹽或不合格的海沙會嚴重影響建筑物的使用壽命，從而限制了海沙的應用。 國內(nèi)外海砂中氯化物鹽的新技術措施包括：海砂淡水洗滌法，鋼筋防銹劑法，海沙淡化處理技術，鋼筋涂層法和混凝土配合比優(yōu)化法。 其中，海砂淡水洗滌法是常用的方法，其生產(chǎn)過程的特點是“制漿除泥并進行二次淡水洗滌和過濾”。

　　凈化后，基本上可以清除泥，貝殼等雜物，鹽分含量基本可以滿足要求。 然而，由于重復使用淡水進行重復沖洗，水資源利用率低和生產(chǎn)成本高，特別是在缺乏淡水資源的地區(qū)，傳統(tǒng)的海砂凈化工藝具有很大的局限性。

　　海沙淡化處理技術首先，將海砂浸漬。 附著在海沙上的氯化物從海沙的表面溶解或脫離。 使用高砂滲透性原理，將海水或淡水注入到浸泡過的海砂的上部或下部。 通過使用水壓，克服了傳統(tǒng)的自然排放方法。 缺點，提高了海砂脫鹽效果和效率。 上述方法利用海水或淡水壓力從海沙中去除氯化物鹽。 與傳統(tǒng)的海砂淡水洗滌方法相比，效果更好，但是在此過程中至少需要用水洗滌兩次。

　　海水淡化工藝對水資源的要求很高，其海沙淡化處理技術特征在于以下步驟：

a）將海砂浸入脫氯劑中對海沙進行脫氯，脫氯劑溶液的質(zhì)量濃度為50mg / L?150mg / L 在臭氧水或5％-10％的過硫酸鈉溶液中，脫氯劑與海砂的質(zhì)量比為1：2?3：1。在脫氯劑中的浸泡時間為1-5小時。

 b）將海砂與脫氯劑分離；

c）在60°C至90°C的加熱溫度下加熱脫氯海沙，并從海沙表面去除氯氣。

 1.海沙淡化處理技術中一種海砂脫鹽的方法，包括以下步驟：

a）將海砂浸入脫氯劑中以對海沙進行脫氯，其中所述脫氯劑溶液的質(zhì)量濃度為50mg / L至150mg / L。 臭氧水或過硫酸鈉的酸性溶液，其質(zhì)量分數(shù)為5％至10％，脫氯劑與海沙的質(zhì)量比為1：2至3：1，并且將海沙浸泡在脫氯劑中 時間是1到5個小時；

 b）將海砂與脫氯劑分離；

c）將脫氯后的海沙置于密閉空間進行加熱，加熱過程中產(chǎn)生的氯氣由氯氣罐收集，加熱溫度為60℃?90℃℃除去附著在海沙表面的氯氣。
